结构和用途

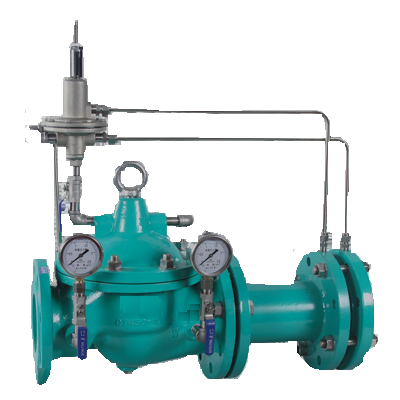

400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，控制和调节主阀开度，使通过主阀的流量保持不变。
本产品利用水力自力控制，不需要其它装置和能源，保养简便，流量控制稳定。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。
主要技术参数编辑
|
公称压(Mpa)
|
壳体试验压力(MPa)
|
密封试验压力(MPa)
|
出口可调压力(MPa)
|
压力特性
△P2P1
|
流量特性
△P2P1
|
适用介质
|
介质温度(℃)
|
|
1.0
|
1.5
|
1.1
|
0.09-0.8
|
P2×8%
|
P2×15%
|
水
|
0-80
|
|
1.6
|
2.4
|
1.76
|
0.10-1.2
|
P2×10%
|
P2×20%
|
|
|
|
2.5
|
3.75
|
2.75
|
0.15-1.6
|
P2×12%
|
P2×25%
|
|
|
主要零件材料编辑
|
零件名称
|
零件材料
|
|
阀体 阀盖
|
CF8,CF8M,WCB,QT450,HT250,HT200
|
|
阀座 阀盘
|
F304,F316,铜合金
|
|
密封圈 O型圈
|
PTFE,丁腈橡胶
|
|
阀杆
|
F304 |
|
